各类坐标测量机的描述（一）

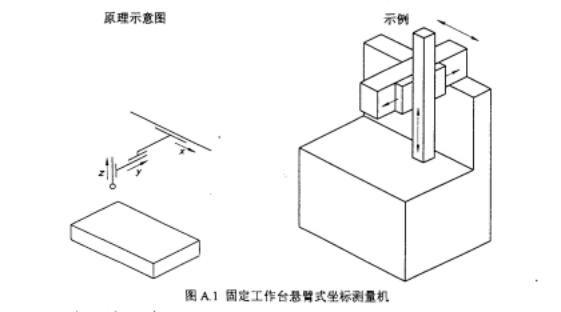

1. 固定工作台悬臂式坐标测量机(见图A.1)

1.1 这类坐标测量机有沿着相互正交的导轨而运动的三个组成部分，装有探测系统的第一部分装在第二部分上并相对其作垂直运动。

1.2 第一和第二部分的总成相对第三部分作水平运动。

1.3 第三部分以悬臂状被支撑在一端，并相对机座作水平运动，机座承载工件。

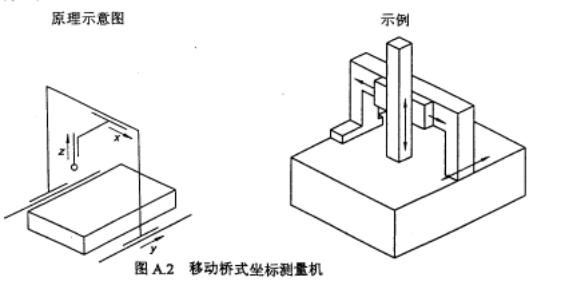

2. 移动桥式坐标测量机(见图A.2)



2.1 这类坐标测量机有沿着相互正交的导轨而运动的三个组成部分，装有探测系统的第一部分装在第二部分上并相对其作垂直运动。

2.2 第一和第二部分的总成相对第三部分作水平运动。

2.3 第三部分被架在机座的对应两侧的支柱支承上，并相对机座作水平运动，机座承载工件。

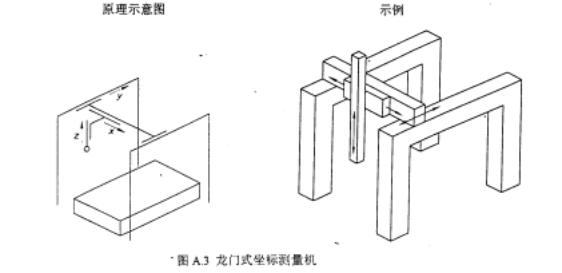

3. 龙门式坐标测量机(见图A.3)

3.1 这类坐标测量机有沿着相互正交的导轨而运动的三个组成部分，装有探测系统的第一部分装在第二部分上并相对其作垂直运动。

3.2 第一和第二部分的总成相对第三部分作水平运动。

3.3 第三部分在机座两侧的导轨上作水平运动，机座承载工件。

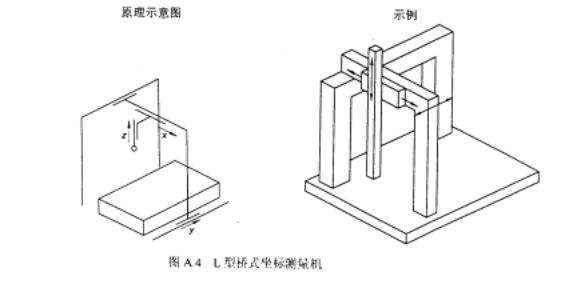

4. L型桥式坐标测量机(见图A.4)

4.1 这类坐标测量机有沿着相互正交的导轨而运动的三个组成部分，装有探测系统的第一部分装在第二部分上并相对其作垂直运动。

4.2 第一和第二部分的总成相对第三部分作水平运动。

4.3 第三部分在机座平面或低于平面上的一条导轨和在机座上另一条导轨的两条导轨上作水平运动，机座承载工件。

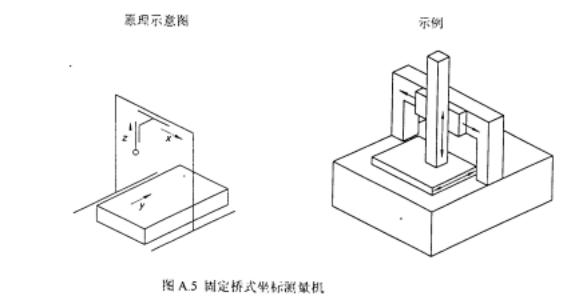

5. 固定桥式坐标测量机(见图A.5)

5.1 这类坐标测量机有沿着相互正交的导轨而运动的三个组成部分，装有探测系统的第一部分装在第二部分上并相对其作垂直运动。

5.2 第一和第二部分的总成沿着牢固装在机座两侧的桥架上端作水平运动，在第三部分上安装工件。
