FaToBlade叶片检测：为航空发动机叶片质量保驾护航！
从“心脏”到“翅膀”——叶片检测为何至关重要
航空发动机被誉为飞机的“心脏”，而叶片则是这颗心脏中精密且关键的“瓣膜”。从压气机到涡轮，每一片叶片都在高温、高压、高转速的极端环境下，承受着巨大的离心力和热冲击。它们不仅要保证气动效率，还须在数万小时的寿命周期内可靠运行——一旦出现疲劳或形变，后果不堪设想。正因如此，叶片检测成为航空制造中“质量把控的最后一公里”。
01需求之痛:叶片检测为什么难？
叶片是机械制造业中非常复杂的零件之一，通常由叶身、榫头、叶冠、轴径、阻尼台等结构组成。其中，叶身型面由基元叶型按一定积叠规律形成空间曲面，其设计与制造质量直接关乎发动机整体性能；榫头作为转子叶片与盘的联接与承力部位，至关重要；叶冠则常用于涡轮转子叶片的叶尖。这些关键结构在航空发动机中共同承受着十分苛刻的工作环境：高速旋转带来数吨离心力，同时还要经受数百至上千摄氏度高温燃气的热冲击。
如此严苛的工况对叶片提出了严苛的要求。叶片不仅需要具备优异的材料和工艺性能，其几何形状也要求高度精准——例如，压气机叶片的前后缘半径可小至0.06 mm，叶型轮廓公差仅为±0.03 mm；涡轮叶片的榫头轮廓度公差更是严至0.01 mm。然而，要实现如此高的精度并不容易：叶片的空间曲面复杂，缺乏统一的数学模型，传统的检测方式难以高效、精确地完成全型面评价。更棘手的是，叶片不仅数量庞大、种类多样，还涉及精锻、精铸、涂层、冷却孔等多道复杂工序，每一个环节都需要反复检验。因此，如何在检测效率与精度之间取得平衡，成为制造现场一道长期难题。
02自主可控的“硬核”底座:FaToInspect测量软件
FaToInspect测量软件
正是为了破解上述难题，德普赛科从底层算法到核心架构，完全自主研发了FaToInspect三坐标测量分析软件。它已通过德国PTB双认证（高斯-最小二乘法与切比雪夫-最小区域法），确保在实际生产环境中提供精确、可靠的计算结果。在接口兼容性方面，软件支持DMIS、I++标准协议以及COM口，可无缝对接各类控制设备。同时，其模块化架构覆盖从基础几何特征到叶片、齿轮、曲面、点云等复杂场景的检测需求。更令人惊喜的是，用户仅需3天基础培训即可熟练操作——图形化编程、CAD直接导入、仿真路径防碰撞等功能，让工程师真正从繁琐编程中解放出来。
这款通用测量软件为后续专业分析模块的扩展奠定了坚实的计量底座，而它衍生出的专业分析工具，正是接下来要重点介绍的FaToBlade。
03叶片检测的“专业手术刀”:FaToBlade叶片分析软件
FaToBlade叶片分析软件是德普赛科公司自主研发的三坐标测量分析生态中的核心专业模块。在航空叶片检测中，叶片型面通常以截面线数据给出，型面公差采用截面线轮廓度表示。按照航标HB 20126-2012的要求，叶片需分截面进行测量与评价：以特定平面为基准，对具有不同截面高度的特征（控制）截面，评定其轮廓偏差与位置度偏差。这些截面与叶身型面的交线构成一组闭合的平面三维曲线——即叶身型线，这正是叶片型面测量的直接对象。

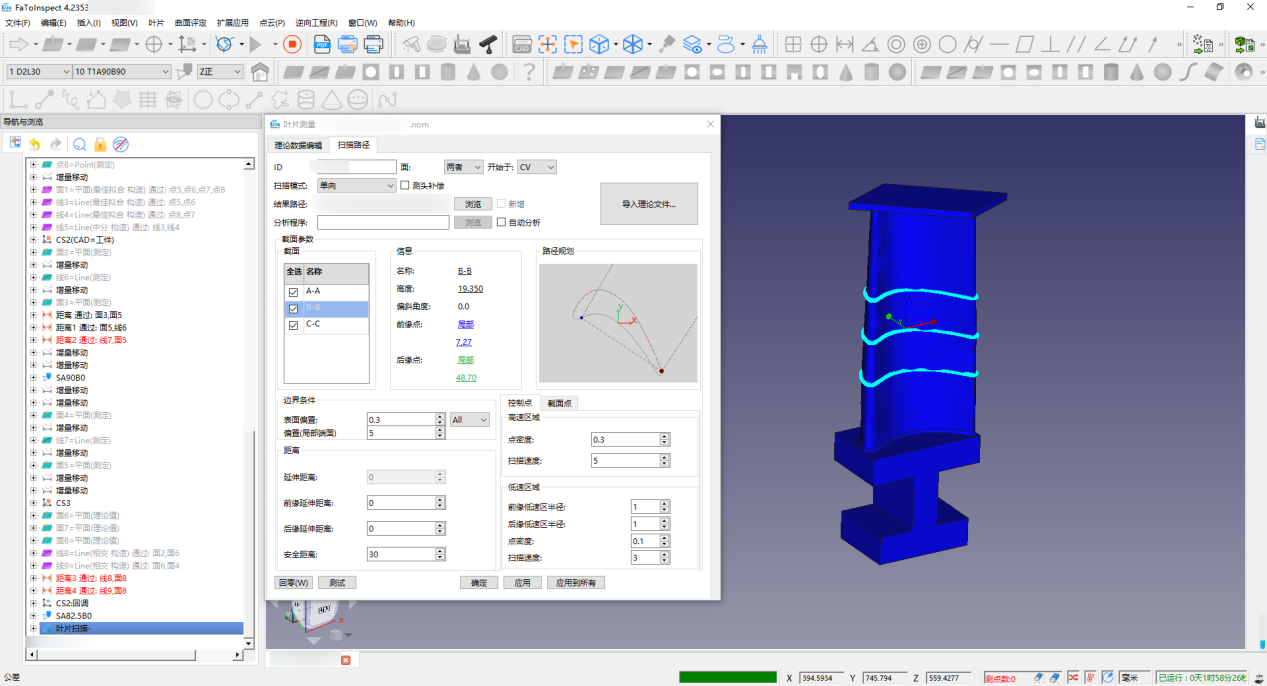

针对这一需求，FaToBlade并非简单的数据处理工具，而是一套深度适配航空叶片检测要求的专用分析平台。平台内置的叶片扫描模块FaToInspect，提供了灵活多样的测量方案，既支持三轴或四轴扫描测量，也能实现四轴联动自适应扫描测量，从而覆盖多种叶片与叶盘的检测分析场景。该软件严格遵循HB 5647-1998、HB 20126-2012、JJF282-2021等航空发动机标准的参数规范，确保标准符合性。同时，界面友好、图形化直观，便于用户查看与操作；内置的叶片分析模板支持导入数据后一键完成分析，有效提升了工作效率。
在数据处理方面，FaToBlade能够对各类叶片几何元素进行计算、尺寸评价与图形化分析，兼容触发、扫描、激光等测量传感器采集的数据。针对叶片型面拟合，软件提供了多种方法：叶盆与叶背整体拟合、叶盆基准拟合、叶背拟合、进排气边拟合以及中线拟合等。评定公差则多样化，包括均匀公差、分段公差、单边公差、自由度约束，并集成了测球半径补偿的叶片轮廓对齐算法。
无论是用于在线测量还是脱机分析，FaToBlade都能稳定运行，并支持生成丰富的叶片图形报告与尺寸评价列表，方便导出与存档。
04性能亮点:直击叶片检测核心诉求
当测量数据被高效采集后，真正考验分析能力的时刻到来。FaToBlade 作为德普赛科为叶片量身打造的专业分析软件，直击航空叶片检测的每一个痛点：
① 专业的叶型评定能力
FaToBlade严格遵循叶片气动与几何定义，支持对叶背、叶盆、前缘、后缘等关键特征的自动识别与精确评价。软件能够基于测量点云数据，精确构建叶型中弧线、弦线、最大厚度、前后缘半径、扭转角、弦线角等参数，并与理论模型进行高精度比对。无论是封闭截面还是开口截面，均可稳定完成分析任务。
② 灵活的基准建立策略
FaToBlade采用“粗建基准+精建基准”分级定位策略：用户可利用专用夹具快速建坐标系实现批量检测，也可根据设计或工艺基准精建，减少系统误差。叶片测量通常调用外部坐标系文件，再根据实际情况二次建系或直接测量。找正方式包括：叶片曲面找正（最佳拟合选取6个以上点并迭代，或RPS锁定6个坐标数据迭代）及榫头找正（按图纸建系）。此外，可先6点迭代法建坐标系，再选取叶身、安装板等特征点进行最佳拟合，利用更多特征提高精度。
③ 全参数覆盖的检测评价体系
FaToBlade的检测维度充分覆盖叶片的关键几何参数，凭借这种系统性的参数覆盖能力，它能够胜任从毛坯余量检测到成品终检的全阶段质量管控任务。基于已有的测量结果，FaToBlade还可精确确定以下叶片参数：
边缘半径（前缘LE、后缘TE圆角半径）
最大厚度
弦长
积叠点位置（含X/Y方向位移及位置度）
扭转角
中位线（中心拱线）
叶盆/叶背轮廓度（含轮廓形状偏差、位置偏差）
前缘、后缘、叶盆、叶背的轮廓度最小值/最大值
波纹度（给定曲线长度内最大峰谷偏差）
叶片剖面的形状误差等
榫头、缘板、安装板等关联部位尺寸
④ 面向复杂叶片结构的高适应性
无论是有冠/无冠涡轮转子叶片、带安装板的静子叶片，还是带有阻尼台或冷却气膜孔的复杂结构件，FaToBlade均能灵活适配。通过对截面曲线与理论模型的精准匹配，软件可稳定输出叶冠封严齿、安装板孔位、喉道面积等特殊结构的检测结果，即可实现“一片一策”的合格性验证。
05协同增效:从测量到分析的无缝闭环
FaToBlade并非孤立的分析工具，而是德普赛科计量生态的重要一环。在实际使用中，用户通过FaToInspect完成叶片扫描路径的仿真与优化，利用其直观的图形化编程和碰撞预警能力，提前规避联机测量中的风险。数据采集完成后，FaToBlade直接调用原始测量点云，执行专业化分析，并生成符合国际标准的检测报告。整个过程无需数据格式转换，避免了信息丢失和精度损耗。
06聚焦叶片:以专业成就精密
航空发动机叶片的检测，从来不是一个“通用软件稍作修改”便能胜任的任务。它需要深入理解叶片的气动功能、工艺特征和测量难点，需要精准把握前后缘0.06mm半径与0.01mm轮廓度背后的工程逻辑。FaToBlade正是基于这样的行业洞察而诞生——它不追求大而全的通用性，而是深耕叶片检测这一专业领域，以自主可控的算法和架构，提供真正贴合现场需求的解决方案。从压气机叶片到涡轮叶片，从毛坯检测到成品终检，FaToBlade正帮助越来越多的制造企业实现叶片质量的精准把控，为航空发动机这颗“工业皇冠上的明珠”贡献来自计量领域的力量。
德普赛科 FaToBlade叶片分析软件——让每一片叶片的数据，都经得起飞行的考验。
